Attention aux écoulements PVC en contre-pente

Une vidage d'evier bouchée en moins de 5 mois !
Intervention dans l’appartement d’un locataire rue Malatiré à Rouen. L’évacuation de l’évier et de la machine à laver se fait très mal. Et pourtant l’appartement a été refait à neuf, il y a à peine 5 mois. Le verdict ne tarde pas à tomber : l’écoulement PVC est en contre pente !

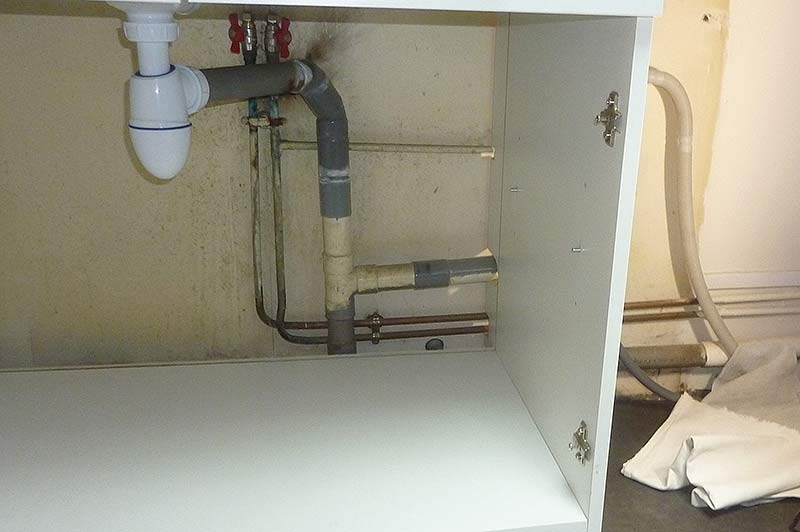

Une évacuation d'évier faite en dépit du bon sens

L’installation de cet évier ne date que de 5 mois, et déjà les eaux usées ont le plus grand mal à s’écouler. Au premier coup d’oeil, on s’aperçoit que le siphon de Machine à Laver (caché par la cloison) est reprise sur celle de l’Evier.
On notera l’absence de tampon de visite. C’est indispensable quand on voit tout ce qui passe dans un évier de cuisine

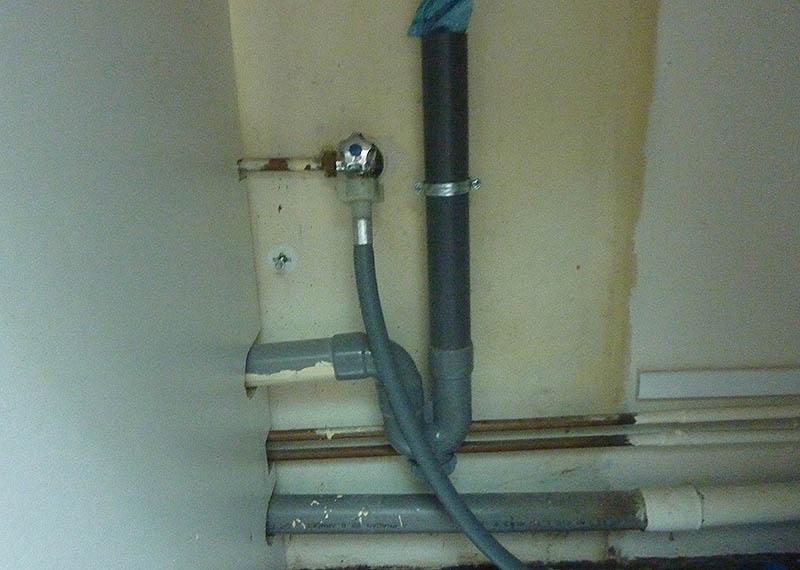

Le siphon de Machine à Laver est repris sur la vidange de l'évier !

On le voit mieux, sur cette photo. Elle représente l’autre côté du meuble Evier. Le raccordement du siphon de la Machine à Laver est repris sur celle de l’Evier.
C’est d’autant plus bizarre que l’évacuation principale se trouve juste en dessous !
Car il y a une règle en plomberie : Une vidange doit être raccordée dela manière la plus directe qui soit !

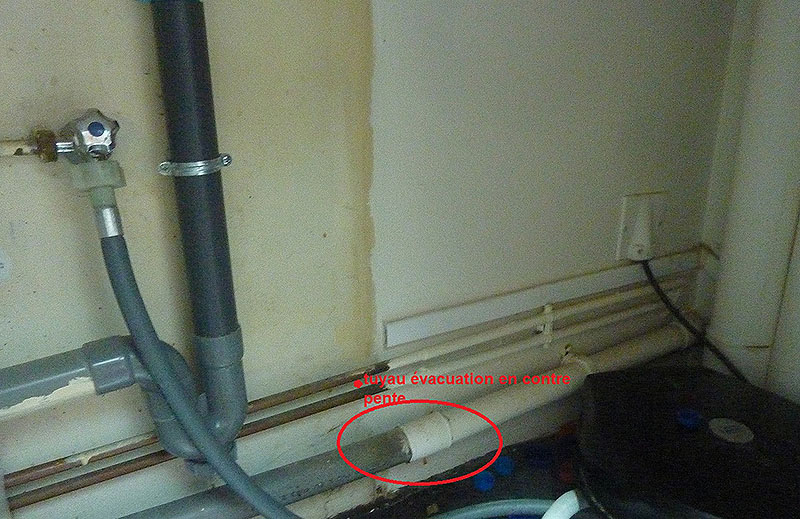

Nouvel handicap : l'évacuation est en contre-pente

Le 2e handicap de cette installation sanitaire, pourtant refaite à neuf, il y a moins de 5 mois est que la vidange est en contre-pente.

C’est à dire que dans son dernier tiers, le tuyau en PVC remonte ! Cela explique pourquoi le tuyau s’est bouché aussi vite.

Le phénomène de contre pente n’est pas aussi rare que cela, on l’a déjà vu dans le pavillon de Jacques.

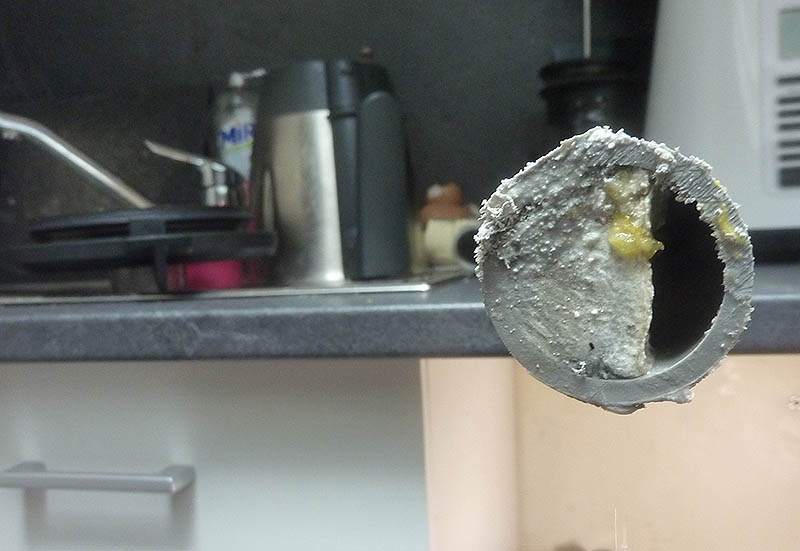

Une évacuation PVC bouchée à 90%

Cette photo vaut tous les discours. On voit dans quelles proportions le tuyau d’évacuation en PVC est bouché.
Comme l’occupant de l’appartement a tenté de déboucher lui même son évacuation avec un produit « miracle » (vendu en grande surface), cela a « gelé » dans le tuyau.
Résultat des courses, il faut tout refaire à neuf !

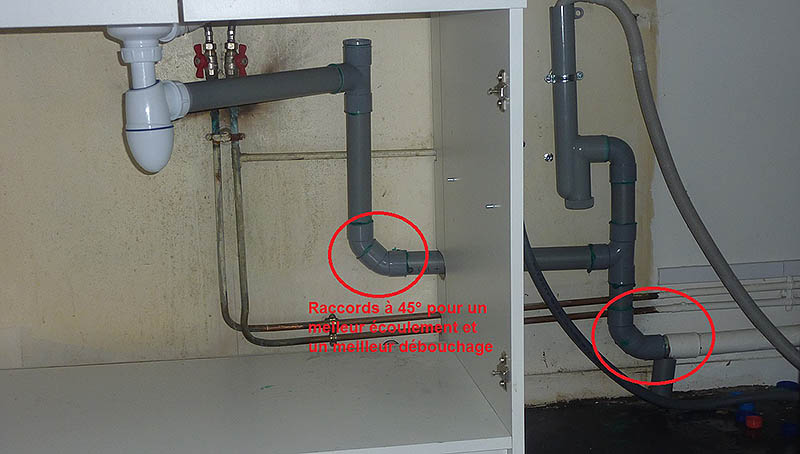

Une installation d'évacuation refaite à neuf

L’ensemble de l’évacuation PVC est rehaussée. Enfin les deux évacuations celle de l’évier et de la machine à laver sont « indépendantes ».

De plus j’ai posé des raccords PVC à 45° pour rendre l’écoulement des eaux usées plus « fluide »: notamment pour la machine à laver !

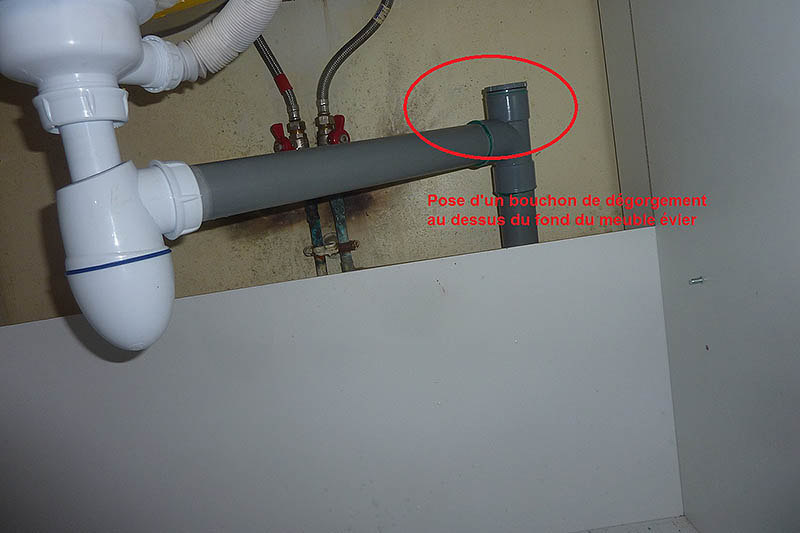

Un tampon de visite facilement accessible

Pose d’un tampon de regard facilement accessible, une fois le fond du meuble évier remonté.

En cas de problème, il suffit de dévisser ( à la main) le tampon et utiliser un furet !
