Attention aux « piquages » sur vos tuyaux de chauffage ou d’alimentation d’eau

Fuite sur un tuyau de chauffage en cuivre

Attention aux « piquages » sur vos tuyaux de cuivre ( chauffage ou sanitaire). Cette technique, utilisée dans les années 70 à 80, consistait à forer un trou directement dans un tuyau de cuivre, pour y ajouter une autre connexion avec un cordon de soudure. Problème, ce type de piquage vieillit très mal et une vingtaine d’années plus tard, cela se traduit par des fuites, comme dans un panier à salade.

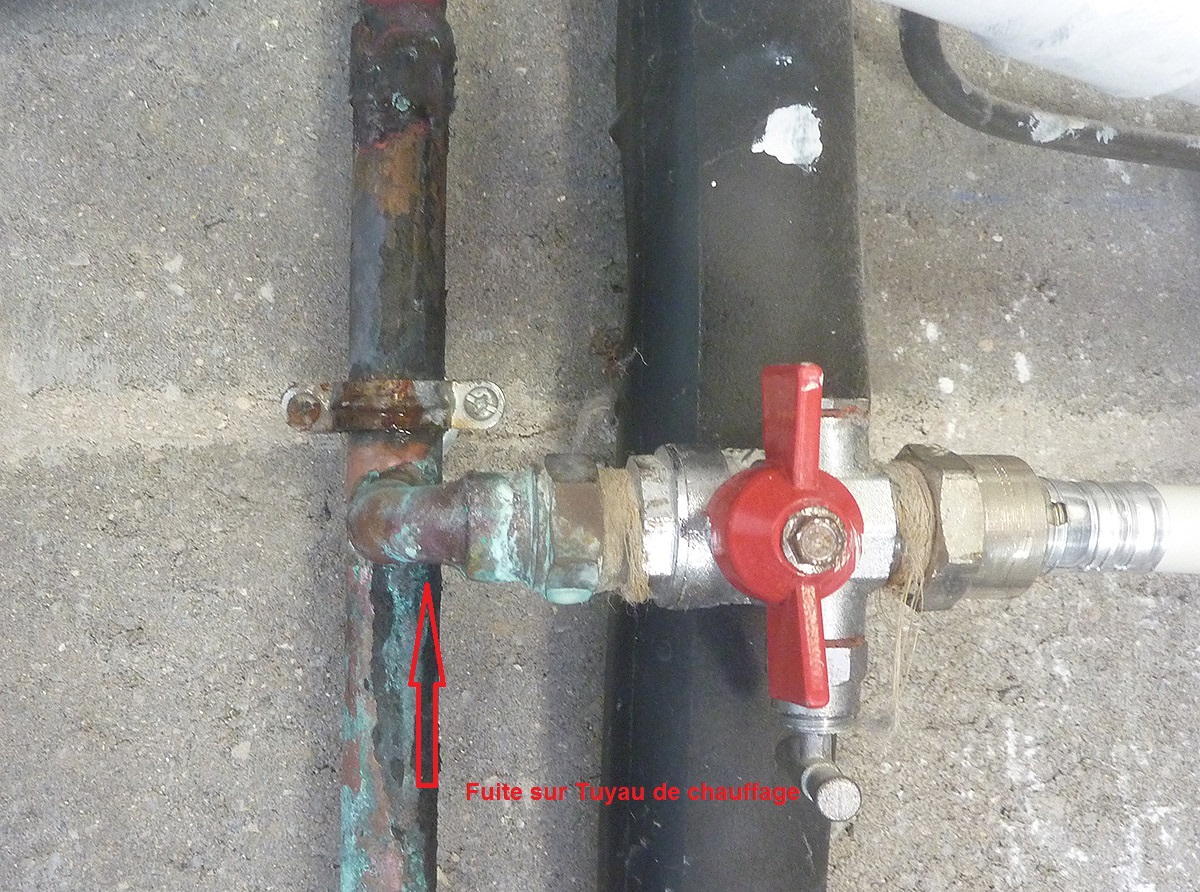

Fuite sur un tuyau de chauffage

Ici on a une fuite sur l’alimentation en EF d’un tuyau de chauffage.
La vanne d’arrêt sur la droite, sert à faire l’appoint d’eau de l’installation de chauffage.

Mais la fuite existe bien au niveau du « piquage » du tuyau de faible section sur le plus gros

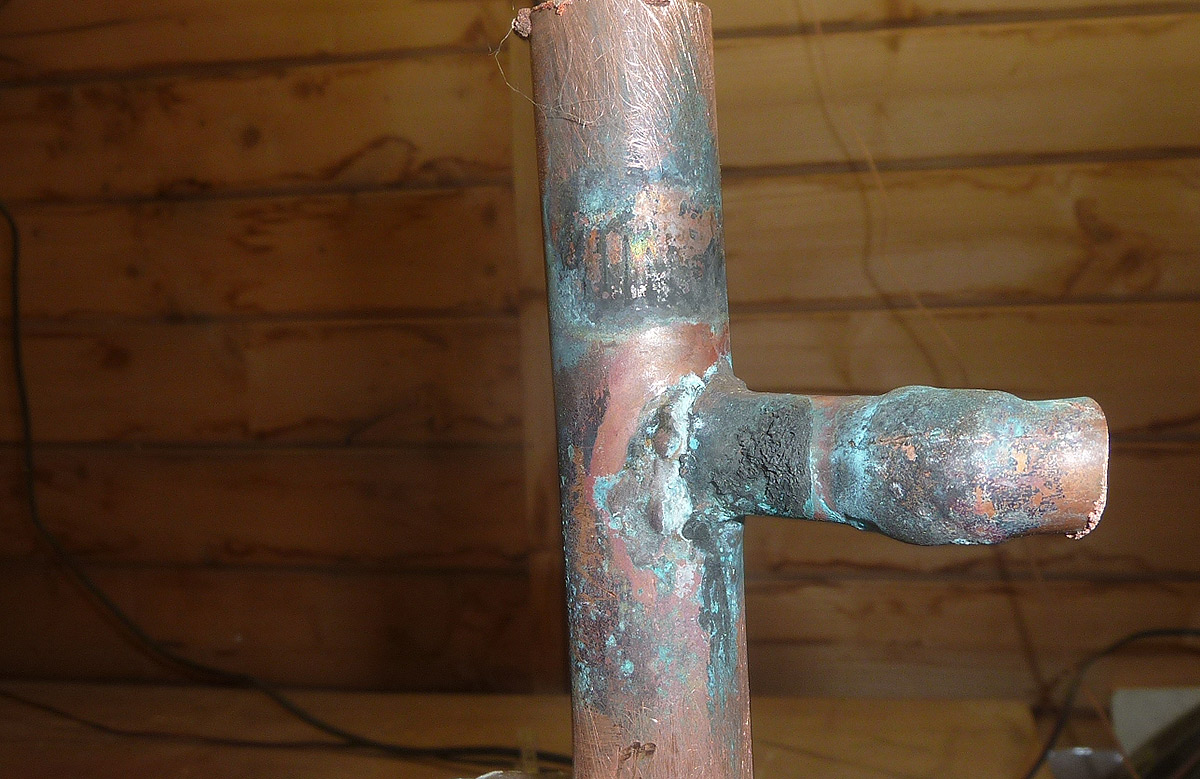

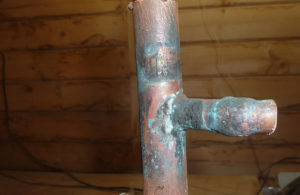

Détail du "piquage"

On voit mieux sur cette photo, en quoi consiste un « piquage ». Il s’agit de pratiquer un orifice dans un tuyau de grosse section, pour y adjoindre un autre tuyau de plus petite section.

L’étanchéité se faisait par un cordon de soudure. Hélas ce système vieillit très mal et il est à l’origine de nombreuses fuites. Les piquages sont désormais interdits !

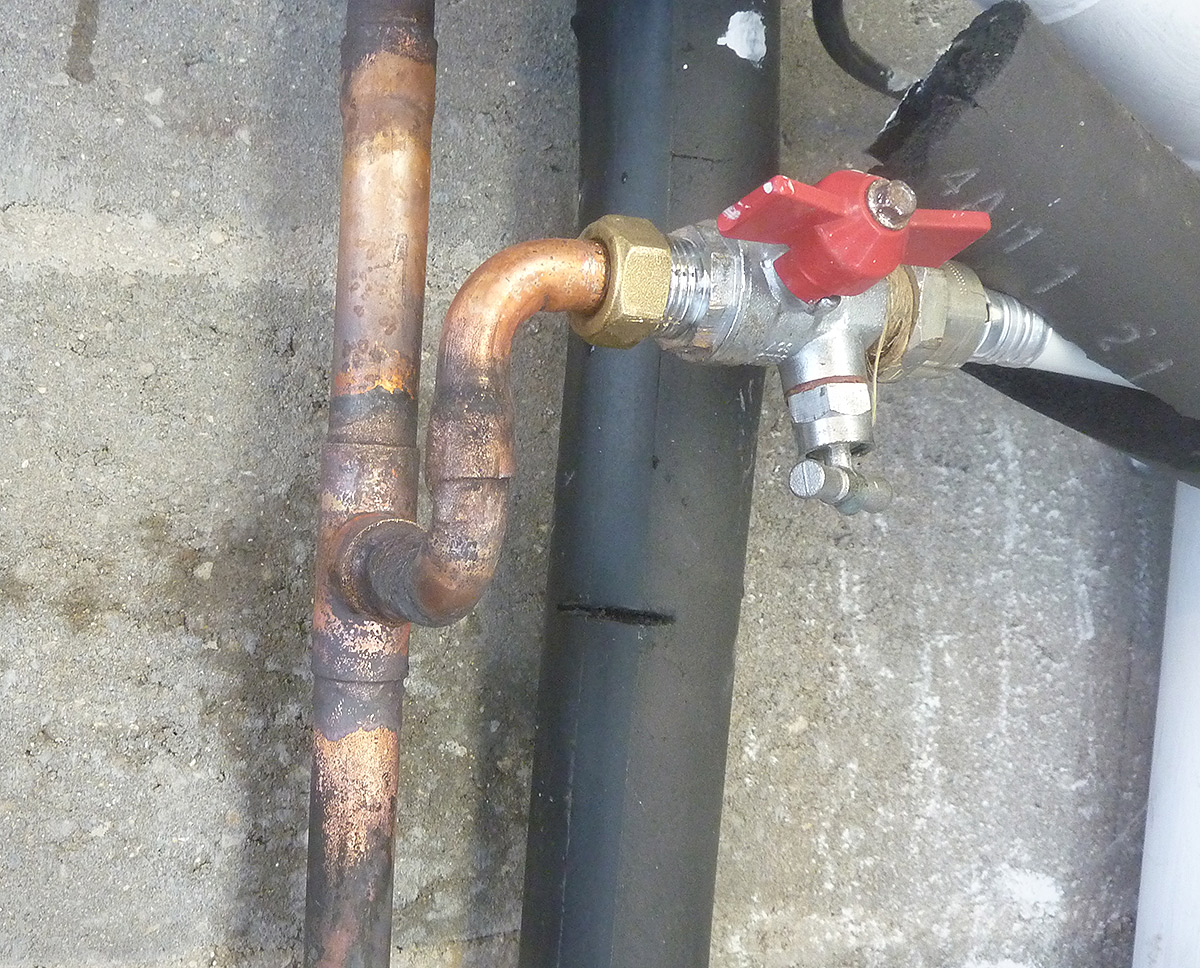

Un Té de commerce remplace le piquage

Ici l’alimentation du réseau de chauffage a été refaite avec un Té disposé sur le tube de diamètre 22.

Désormais la Vanne est raccordée avec des coudes du commerce, donc plus aucun souci de fuite de ce côté là !
